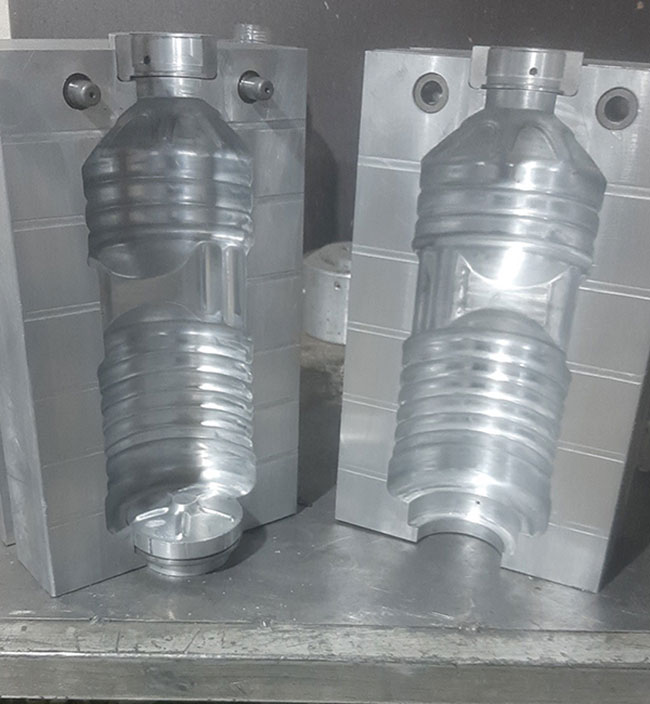

یک قالب بادی می تواند از اجزای مختلف و زیادی تشکیل شود اما به طور کلی شامل دو بخش و نیمه مجزا می باشد. در صورتی که قالب بسته باشد، دو نیمه فضای بسته را به وجود می آورند مثل قالب بطری ها. اما برای سایر قطعات صنعتی که پیچیدگی های زیادی دارند، لازم است از کشویی ها و اینسرت ها در بدنه قالب استفاده شود.ساخت قالب تزریق بادی

دراین نوع قالب ها لزومی به وجود سنبه قالب نیست و کار آن توسط فشار باد انجام خواهد شد. فشار باد از طریق پین هوا به درون قالب رفته و باعث شکل دهی به درون گلویی بطری می شود. در دو سمت قالب، لبه هایی وجود دارد که بخش های اضافه محصول را پرس و جدا می کند. این لبه ها به دلیل فشار بالایی که به آن ها میاید، از جنس های مرغوب مانند فولاد ساخته می شود تا در اثر استفاده مکرر دچار آسیب نشود.ساخت قالب تزریق بادی

خنک کاری در قالب

سیستم خنک کاری یکی از مهمترین بخش ها در قالب های بادی است که باعث بهبود کیفیت محصول تولیدی خواهد شد. قطعه پس از قالب گیری باید به سرعت سرد شود و به دمایی بین 4 الی 20 درجه سانتیگراد برسند.

پران قطعه از قالب های بادی

قطعات پس از خنک شدن و تولید نهایی باید از قالب خارج شوند. اکثر ماشین آلات قالب بادی دارای سیستمی هستند که به طور خودکار قطعه را به سمت پایین یا جلو هل می دهد. در قطعاتی که کوچک هستند، پران به کمک باد انجام می شود و قطعات حجیم و بزرگتر به صورت دستی توسط اپراتور از قالب جدا می شوند.ساخت قالب تزریق بادی
